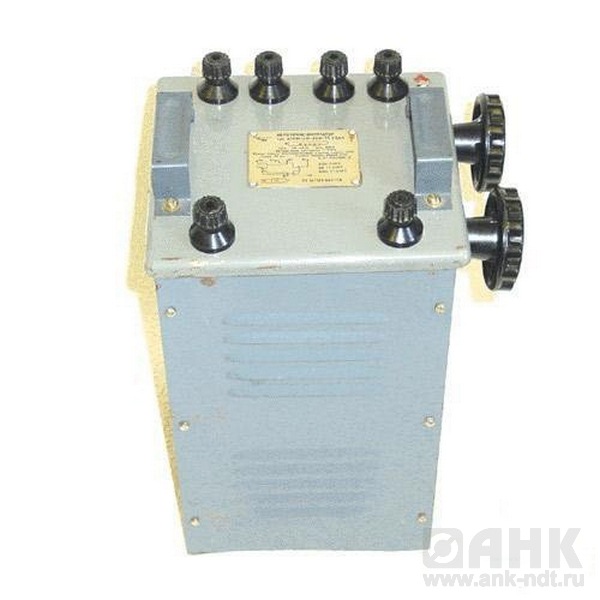

Описание АОСН-20 - автотрансформатора
Назначение: Трансформатор АОСН-20-220-75 УХЛ4 предназначен для плавного регулирования напряжения переменного тока промышленной частотой 50Гц. Применяется при всевозможных работах в электротехнических лабораториях, в производственных целях — регулирование температуры в муфельных печах и термостатах, требующих регулирование напряжения. Структура условного обозначения: А — Автотрансформатор ...
Назначение:
Трансформатор АОСН-20-220-75 УХЛ4 предназначен для плавного регулирования напряжения переменного тока промышленной частотой 50Гц. Применяется при всевозможных работах в электротехнических лабораториях, в производственных целях — регулирование температуры в муфельных печах и термостатах, требующих регулирование напряжения.
Структура условного обозначения:
- А — Автотрансформатор
- О — Однофазный
- С — Сухой с естественным охлаждением
- Н — С регулированием напряжения под нагрузкой
- 20 — Номинальный ток нагрузки, А
- 220 — Номинальное первичное напряжение, В
- 75 — Год начала серийного производства
- УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150-6
Технические характеристики:
- Номинальная мощность в кратковременном режиме работы:
- Продолжительностью 1ч.
- Продолжительностью 4ч.
- 5 кВА
- 2 кВА
- Номинальное первичное напряжение 220 В
- Пределы регулирования вторичного напряжения при холостом ходе 0 — 240 В
- Номинальная частота 50 Гц
- Ток холостого хода, не более 3,0 А
- Количество регулируемых цепей 2
- Число фаз 1
- Габаритные размеры 210×275×408
- Масса 30 кг
- Номинальный ток нагрузки:
- Режим работы Номинальный ток нагрузки, А
- Использование одной пары роликов одночасовой 20
- Четырехчасовой 18
- Использование двух пар роликов (одна для коррекции сети, другая для регулирования напряжения) одночасовой 14
- Четырехчасовой 5,6
- Регулирование в двух отдельных цепях
- (ток в каждой из цепей) одночасовой 10
- Четырехчасовой 4
