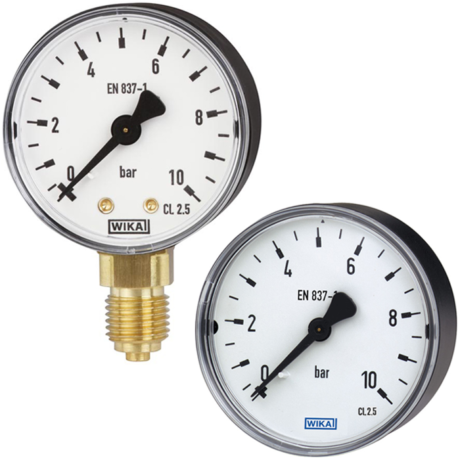

Поверка манометров с трубкой Бурдона, медный сплав модели 111.10, 111.12 в Архангельске
Поверка осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60; МП-600 классов точности 0,02 и 0,05, по ГОСТ 8291-83;
- калибратор давления пневматический «Метран-504 Воздух» с диапазоном измерений (1-250) кПа, пределы допускаемой основной относительной погрешности ± 0,01 % .
- термометр с пределами измерений 15-25 0 С с погрешностью не более 0,1 0 С ГОСТ 28498-90.
Оставить заявку
Поверка осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60; МП-600 классов точности 0,02 и 0,05, по ГОСТ 8291-83;
- калибратор давления пневматический «Метран-504 Воздух» с диапазоном измерений (1-250) кПа, пределы допускаемой основной относительной погрешности ± 0,01 % .
- термометр с пределами измерений 15-25 0 С с погрешностью не более 0,1 0 С ГОСТ 28498-90.
-
Поверка манометров с трубкой Бурдона, медный сплав модели 111.10, 111.12 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Применение и поверка манометров с трубкой Бурдона, медный сплав модели 111.10, 111.12
- Для газообразных и жидких сред, с низкой вязкостью, некристаллизующихся, неагрессивных к медным сплавам
- Пневматика
- Отопление, вентиляция, кондиционирование воздуха
- Медицинское оборудование
Особенности
- Надежный и экономичный
- Конструкция по EN 837-1
- Номинальный размер 40, 50, 63, 80, 100 и 160 мм
- Диапазоны до 0 … 400 бар
Описание
Манометры модели 111 построены на основе известной измерительной системы с трубкой Бурдона. При подаче давления отклонение трубки Бурдона, пропорциональное подаваемому давлению, преобразуется в механическое перемещение и с помощью тяги отображается на циферблате.
Модульная конструкция позволяет выбирать различные материалы корпуса, технологические присоединения, значения номинального диаметра и шкалы. Благодаря такому широкому выбору прибор может применяться в самых разных областях промышленности.
Для монтажа в панелях управления манометры, в зависимости от технологического присоединения, могут комплектоваться плоскими фланцами или треугольной рамкой и монтажным кронштейном.
Производство стандартной версии модели 111 на современных линиях оптимизировано по затратам и выполняется в объеме несколько миллионов штук в год.
-
| Наименование характеристики | Значения характеристики для модификации |
| 111.10 | 111.11 | 111.12 | 111.16 | 111.20 | 111.22 | 101.00 |
| 1. Верхний предел измерений избыточного давления*, МПа | 0,06 — 40 | 0,1 — 40 | 0,06 — 40 | 0,06 — 40 | 0,06 — 60 | 0,1 — 60 | 0,4; 0,6 |
| 2. Пределы основной допускаемой приведенной погрешности, % от диапазона | ±1,5; ±1,6; ±2,5 | ±2,5 | ±1,5; ±1,6; ±2,5; ±4,0 | ±1,5; ±1,6; ±2,5 | ±1,5; ±1,6; ±2,5 | ±1,5; ±1,6 | ±2,5 |
| 3. Вариация показаний, % | 1,5; 1,6; 2,5 | 2,5 | 1,5; 1,6; 2,5; 4,0 | 1,5; 1,6; 2,5 | 1,5; 1,6; 2,5 | 1,5; 1,6 | 2,5 |
| 4. Пределы допускаемой дополнительной температурной погрешности, %/10оС | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,3 | ± 0,3 | ± 0,4 |
| 5. Диапазон температуры окружающего воздуха, С | минус 40 — 60 | минус 40 — 60 | минус 40 -60 | минус 40 — 60 | минус 25 — 60; минус 40 — 60 | минус 25 — 60 | 0 — 60 |
| 6. Диаметр корпуса | 40, 50, 63, 80, 100, 160 | 40, 50, 63 | 27, 40, 50, 63, 80,100 | 40, 50, 63 | 100; 160 | 100; 160 | 40 |
| 7. Масса, кг, не более | 0,08 — 0,85 | 0,09 — 0,15 | 0,033-0,26 | 0,063 0,078 | 0,6 — 0,91 | 0,6 — 0,91 | 0,06 |
| 8. Средний срок службы, лет | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Наименование характеристики | Значения характеристики для модификации |
| 111.26 | 113.13 | 113.53 | 131.11 | 111.14 | 116.15 | 111.31 |
| 1. Верхний предел измерений избыточного давления1, МПа | 0,25 — 40 | 0,1 — 40 | 0,1 — 40 | 0,1 — 100 | 0,4 — 1,2 | 16 — 40 | 0,25 — 40 |
| 2. Пределы основной допускаемой приведенной погрешности, % от диапазона | ±1,5; ±1,6; ±2,5 | ±2,5 | ±1,5; ±1,6; ±2,5 | ±2,5 | ±1,6; ±2,5 | ±2,5 | ±2,5 |
| 3. Вариация показаний, % | 1,5; 1,6; 2,5 | 2,5 | 1,5; 1,6; 2,5 | 2,5 | 1,6; 2,5 | 2,5 | 2,5 |
| 4. Диаметр корпуса, мм | 40, 50, 63, 80 | 40, 50, 63 | 40, 80, 100 | 40, 50, 63 | 63, 80 | 36, 41 | 50 |
| 5. Диапазон температуры окружающего о/~’ воздуха, С | минус 40 — 60 | минус 20 — 60 | минус 20 — 60 | минус 40 — 60 | минус 20 — 60 | минус 40 — 60 | минус 20 — 60 |
| 6. Пределы допускаемой дополнительной температурной погрешности, %/10 оС | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 |
| 7. Масса, кг, не более | 0,06 — 0,12 | 0,13 — 0,21 | 0,15 — 0,55 | 0,05 — 0,12 | 0,08 — 0,11 | 0,021-0,024 | 0,13 |
| 8. Средний срок службы, лет | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
-
Поверка осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60; МП-600 классов точности 0,02 и 0,05, по ГОСТ 8291-83;
- калибратор давления пневматический «Метран-504 Воздух» с диапазоном измерений (1-250) кПа, пределы допускаемой основной относительной погрешности ± 0,01 % .
- термометр с пределами измерений 15-25 0 С с погрешностью не более 0,1 0 С ГОСТ 28498-90.
